參考標準:

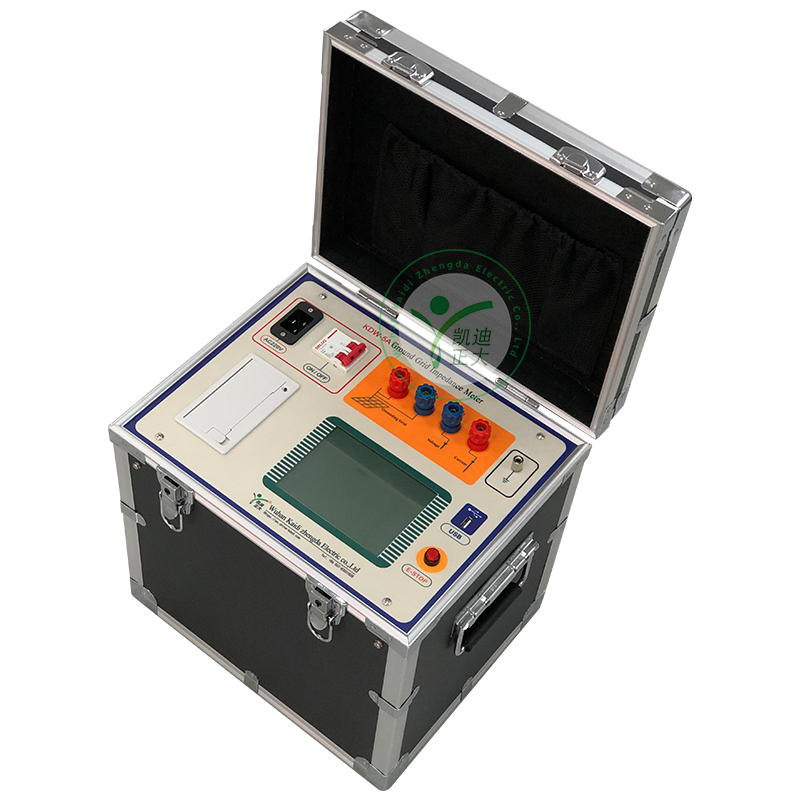

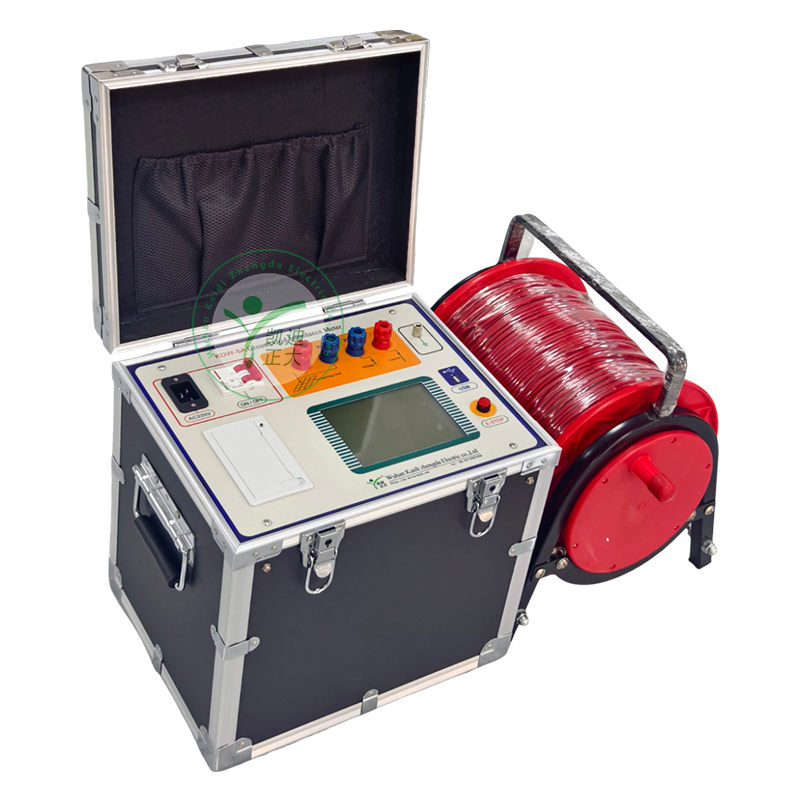

KDW-5A 接地網阻抗測試儀是一種高精度測試儀器,廣泛應用于變電站等領域,用于測試接地電阻及相關參數。該儀器具有體積小、重量輕、攜帶方便、抗干擾能力強、精度高等特點。儀器采用一體化結構,內置變頻電源模塊,輸出電源頻率連續可調,頻率可更改為 45Hz 或 55Hz,內置高速處理器核心,并采用高端數字濾波技術,從而有效避免了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。大量現場測試和用戶使用情況表明,在變電站惡劣的電磁環境下進行接地網測試時,該接地網接地電阻測試儀的測量數據準確、穩定、重復性好,是測量大中型接地網特性參數的常用儀器。
全觸摸大液晶顯示屏
操作簡單。儀器配備高端全觸摸液晶屏及大圖形化操作界面,每個流程都非常清晰,操作人員無需額外專業培訓即可使用。一鍵即可完成整個測量過程,是很智能化測量裝置。
變頻技術,精確測量
抗干擾能力強。儀器內部變頻電源模塊為儀器測量提供輸出電源,頻率可更改為 45Hz 或 55Hz,并采用數字濾波技術,從而有效避免了現場各種工頻干擾信號,使儀器能夠實現高精度、準確可靠的測量。
DSP 高速處理器
精準快速。儀器采用專業的 DSP 高速數字信號處理器作為處理核心,在保證測量數據準確的前提下,提升了儀器本身的運算和處理能力。
全過程智能測控
在內部高性能處理核心的支持下,儀器在測量全過程中快速、自動地完成電流輸出、電壓采集、頻率變換等一系列復雜的計算步驟。儀器可自動判斷電流回路阻抗,并根據阻抗自動調節不同頻率電源的輸出電流值(最大輸出電流 5A)。測試任務可自動完成,無需人工干預。儀器的測量內容包括接地網的接地阻抗 Z、純電阻分量 R 和純電感分量 X。
海量存儲數據
儀器內部配備日歷芯片和大容量存儲器,可按時間順序保存測試結果,隨時查閱歷史記錄并打印輸出。
PC 端數據處理
儀器測量的數據可通過 U 盤導出,然后在 PC 端進行相關數據的查詢和管理。
使用條件:-10℃~40℃,相對濕度 < 80%
抗干擾原理:變頻法
電源:AC 220V ± 10%,允許使用發電機
測量輸出電流:1A ~ 5A 可調
測量輸出電壓:0V ~ 400V
測試電源頻率:50, 60Hz 單頻 45/55Hz、55/65Hz、47.5/52.5Hz、57.5/62.5Hz 自動雙頻
輸出額定功率:2000W
分辨率:接地阻抗:0.0001Ω
阻抗角:0.0001°
精度:接地阻抗:±(讀數 × 1% + 0.002Ω) ;阻抗角:±(讀數 × 1% + 0.02°)
電阻測量范圍:0.001Ω ~ 5kΩ
外型尺寸:370mm(長) × 295mm(寬) × 358mm(高)
存儲容量:100 組,支持 U 盤數據存儲
重量:主機 22 Kg,接地樁 7 Kg
