參考標準:

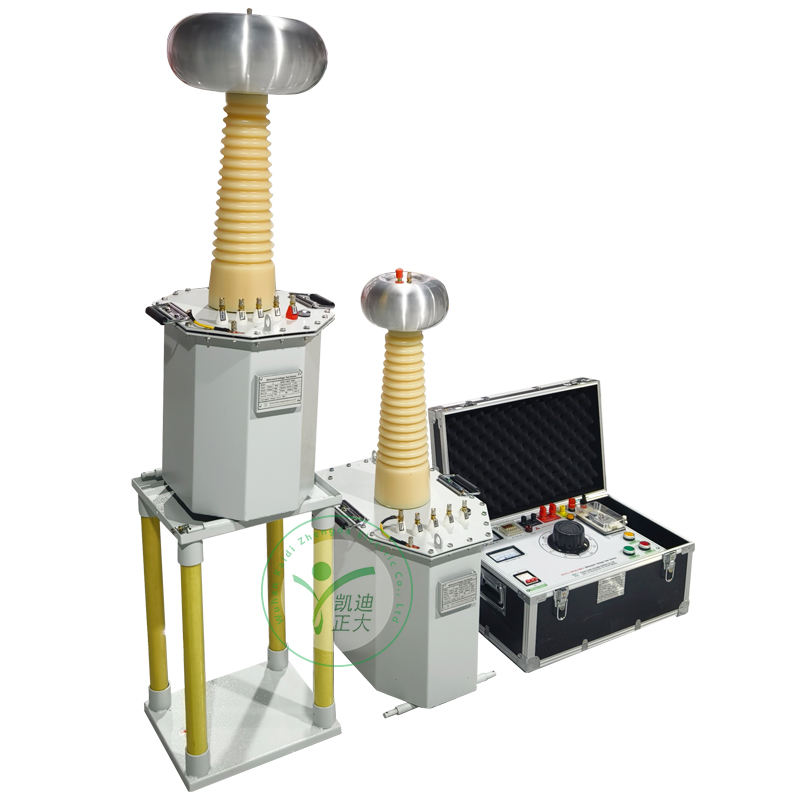

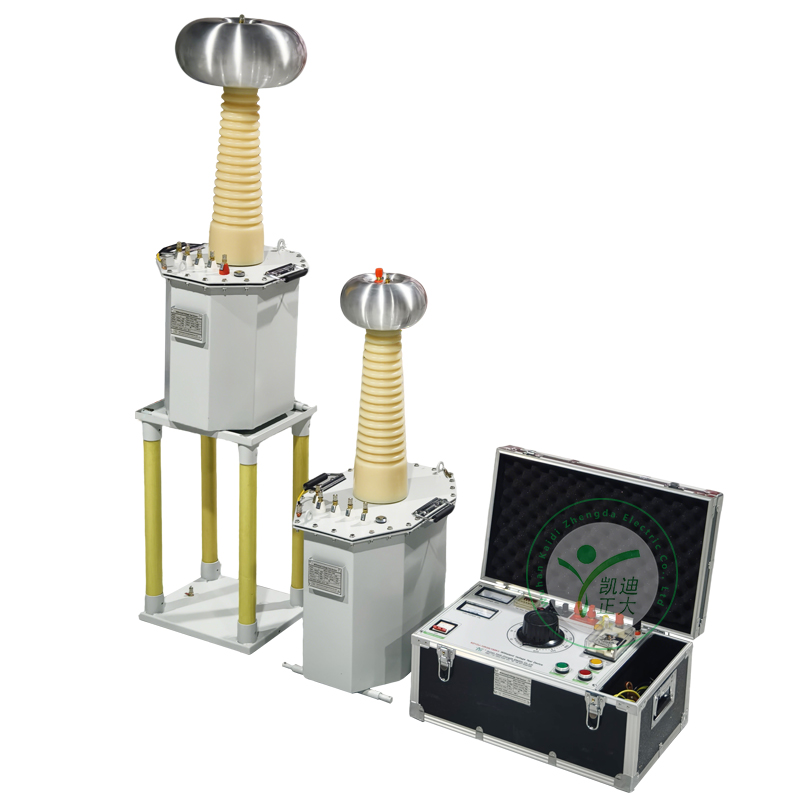

本串級式耐壓試驗裝置由兩臺油浸式變壓器、10KVA控制箱及 100KV 絕緣支架組成,適用于檢測電氣產品的絕緣強度,采用油冷式斷續短時工作模式,性能穩定可靠。
采用兩級串級設計,總輸出交流 150KV 高壓
配備過流、零位啟動等多重保護功能
變壓器為八角形鐵外殼結構,帶可移動腳輪,便于挪動
控制箱支持耐壓計時、電壓 / 電流指示及聲光報警功能
所有部件均采用淺灰色涂裝,結構堅固耐用
配備獨立儀表線圈,儀表電壓100V,測量精準
本裝置主要包含以上4個部分:油浸式交流試驗變壓器KDYDJ-10KVA/75KV、KDYDJ-5KVA/75KV配套10KVA控制箱,100KV絕緣支架,具體參數如下:
一、油浸式交流高壓試驗變壓器:(第一級)尺寸:480mmX330mmX950mm 80公斤
型號:KDYDJ-10KVA/75KV 1臺
主要技術參數:
容量:10KVA
輸入電壓:兩相AC:200V 50Hz
輸入電流:50A
輸出電壓:AC:75KV 輸出電流::130mA串級電壓200V
儀表電壓:100V
空載電流占額定:≤6%
阻抗:8.4%
工作形式:斷續短時工作,油冷。
外形:鐵外殼八角形結構,底部裝有可移動腳輪。
表層涂裝:國際流行淺灰色。
二,油浸式交流高壓試驗變壓器:(第二級)尺寸:380mmX330mmX850mm 70公斤
型號:KDYDJ-5KVA/75KV 1臺
主要技術參數:
容量:5KVA
輸入電壓:兩相AC:200V 50Hz
輸入電流::25A
輸出電壓:AC75KV 輸出電流:66mA
儀表電壓:100V
空載電流占額定:≤6%
阻抗:8.4%
工作形式:斷續短時工作,油冷。
外形:鐵外殼八角形結構,底部裝有可移動腳輪輪。
表層涂裝:國際流行淺灰色。
阻抗:8.4%
工作形式:斷續短時工作,油冷。
外形:鐵外殼八角形結構,底部裝有可移動腳輪輪。
表層涂裝:國際流行淺灰色。

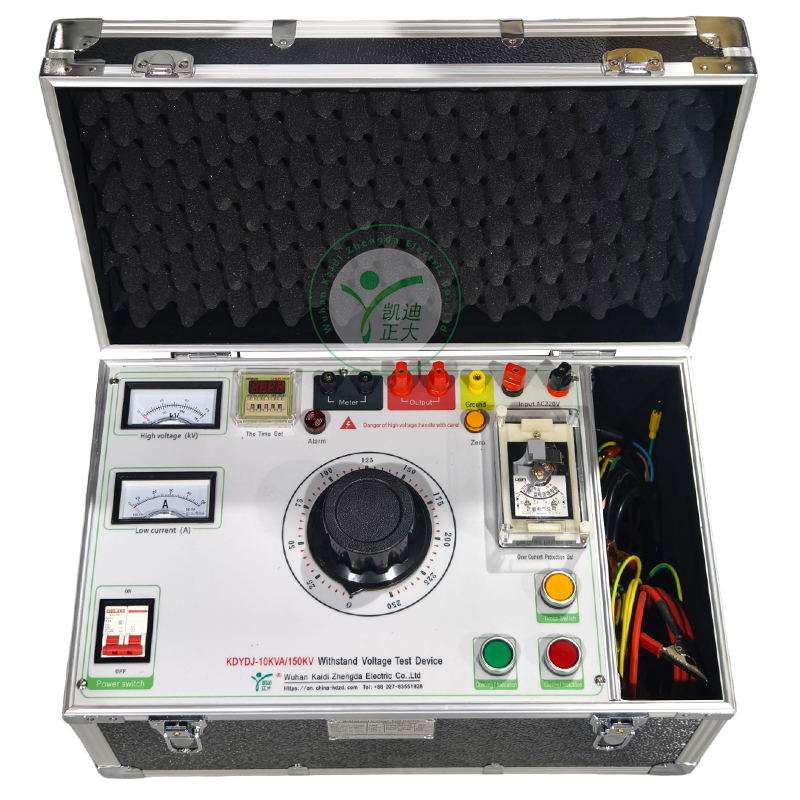

三、試驗變壓器配套控制箱:(設備配套)480mmX330mmX260mm 27公斤
型號:10KVA 1臺
調壓器容量:10KVA調壓器
主要技術參數:
輸入電壓:AC:220V50Hz
輸入電流:50A
輸出電壓:AC0~230V
工作形式:斷續短時工作。
主要功能:高壓電壓指示、低壓電流指示、耐壓計時整定及計時到報警、低壓過流保護及設定、零位啟動保護、啟動、停止、計時、
產品選型

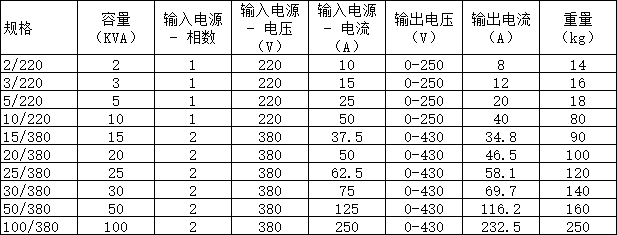

一.控制箱(臺)參數

交流試驗變壓器參數(常規規格)
