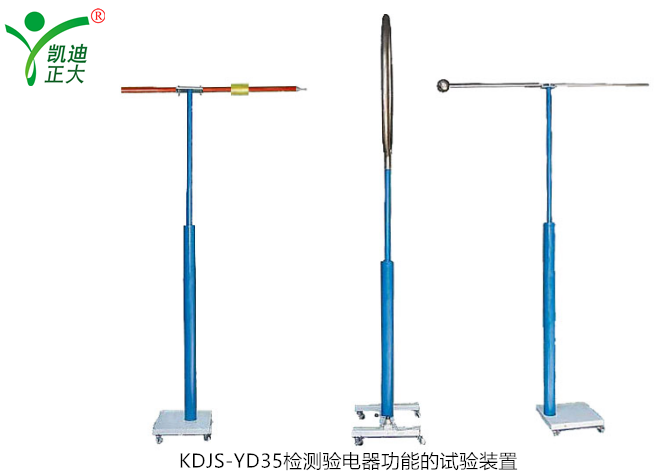

凱迪正大KDJS-YD35檢測驗電器功能的試驗裝置介紹

一、產品功能

KDJS-YD35檢測驗電器功能的試驗裝置，是根據我國電力行業標準DL740—2000于2000—11—03由國家經貿委發布實施。圖二、三的要求進行設計、研制、開發形成產品，有利于驗電器功能準確檢驗，便于試驗人員操作。

本檢驗裝置：分別適用于10KV及35KV。66KV、110KV、220KV、330KV。只需將圖一，H1，H2，H3及表一和圖二，H1，H2，H3和表二按規定調到適當位置。

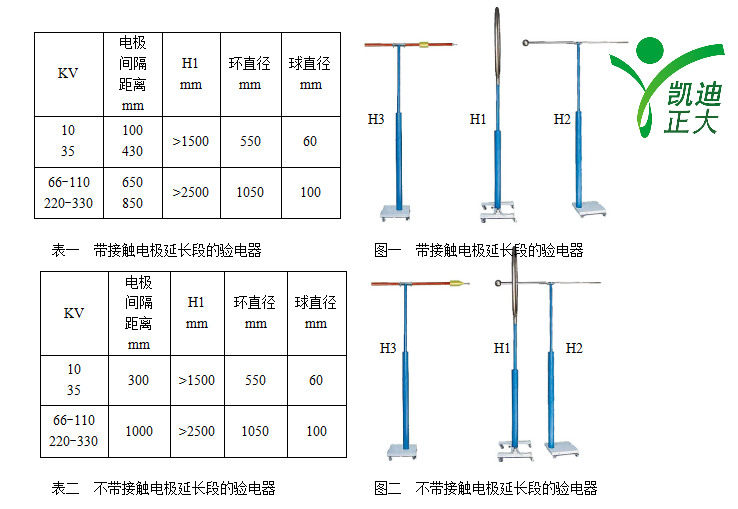

表一  帶接觸電極延長段的驗電器

圖一  帶接觸電極延長段的驗電器

表二  不帶接觸電極延長段的驗電器

圖二  不帶接觸電極延長段的驗電器

若需要檢測500KV及以上電壓驗電器功能，可根據用戶要求另行設計訂制。



使用說明（見裝置圖一，H1，H2，H3和裝置圖二，H1，H2，H3）



二、裝置的結構

H1為三節可伸縮絕緣管，每節約950mm長，收縮約950mm長，并在頂部裝有550mm金屬環。若用于10KV，35KV伸出兩節即可（見表一，二規定）高于1500mm，并在頂部裝有1050mm金屬環。若用于66—110KV，220—330KV伸出三節即可（見表一，二規定）高于2500mm。

H2為多節伸縮絕緣管，頂部分別（可換）直徑Ø60mm、100mm金屬球，在分別用于10KV，35KV及66—110KV，220—330KV（見表一，二規定）。

H3為多節伸縮絕緣管，支撐驗電器板，調節與H2相應高度。



三、驗電器的試驗與接線

1、試驗現場的要求：

對于適用于一定范圍的驗電器，應對應于最高額定電壓U，試驗應在防外界電磁干擾的試驗室進行，當UN≤35KV空間范圍為1m，當UN＞35KV，空間范圍為2m以上。

試驗時，驗電器的接觸電極與試驗電極相接觸，指示器近似地位于環形電極的中心線上（水平軸上）。

試驗電極的中心線與環形電極間的水平距離見表三：

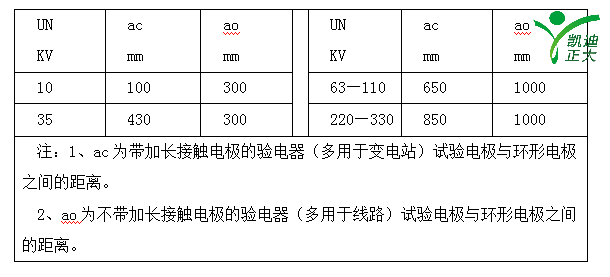

表三，電極間隔距離（水平距離）

注：

1、ac為帶加長接觸電極的驗電器（多用于變電站）試驗電極與環形電極之間的距離。

2、ao為不帶加長接觸電極的驗電器（多用于線路）試驗電極與環形電極之間的距離。

3、起動電壓的測量：

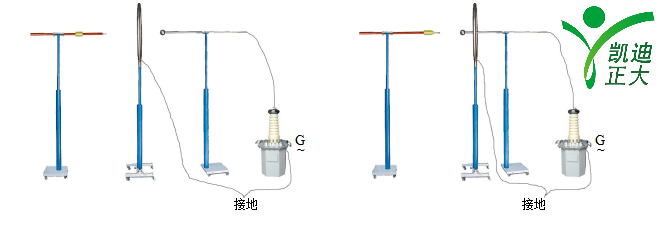

試驗電極和環形電極的接線見圖三：



逐漸升高試驗電極上的電壓，當“電壓存在”的指示信號出現測量起動電壓。如果測出的起動電壓值在下列4種類型之一的規定范圍內，認為測試通過。

A類：?jiǎn)我活~定電壓或有數檔可切換額定電壓的驗電器。

起動電壓Ust應滿足以下關系式：0.15UN≤Ust≤0.40UN

B類：適用于一定額定電壓范圍，但其范圍較窄的驗電器。

如UN·max≈2UN·min時，起動電壓Ust應滿足以下關系式：0.15UN·max≤Ust≤0.40UN·min

C類：適用于一定額定電壓范圍，但其范圍較寬的驗電器。

當UN·max≈3UN·min時，起動電壓Ust應滿足以下關系式：0.10UN·max≤Ust≤0.45UN·min

D類：在某些特殊的情況下，可根據用戶的要求確定Ust值，并作出在特定場合應用的說明。



4、抗干擾性試驗：

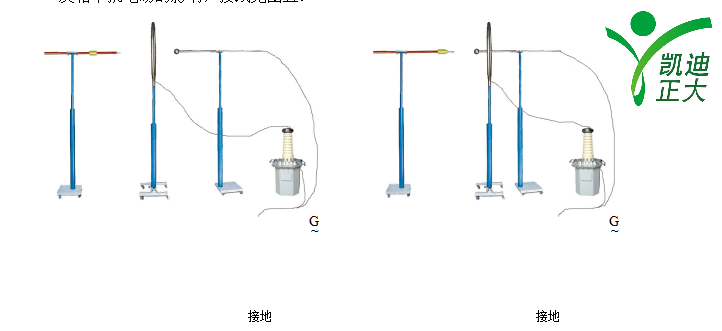

同相干擾電場的影響：試驗接線見圖四：



試驗電壓應為額定電壓的0.4倍或0.45倍，對于適用于一定電壓范圍的驗電器，應按最高和最低電壓的0.4倍或0.45倍分別進行試驗。如果驗電器指示“電壓存在”，認為測驗通過。

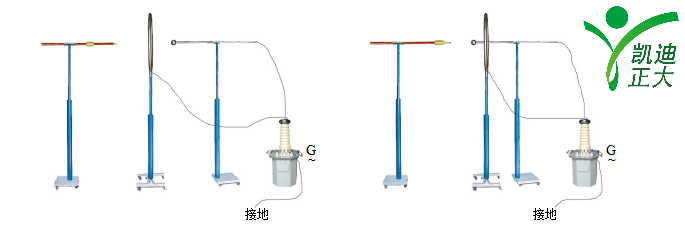

反相干擾電場的影響，接線見圖五：



試驗電壓應為額定電壓的0.6倍，對于適用于一定范圍的驗電器，應按最高電壓的0.6倍進行試驗。如果“電壓存在”的顯示不出現，則認為試驗通過。

上述試驗，都須經相應的試驗變壓器符號G~升壓。其接線和試驗略。

若有要請向研究所咨詢。



四、服務質量要求

1、資料要求

提供完整的技術資料，儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種證件齊全，包括產品合格證、保修卡。

2、售后服務

質保期為貳年、終生維護，質保期內若出現質量、技術問題，供方應及時（接到需方的正式通知后72小時內）到需方免費進行維修，質保期滿后的維修應按照供方的售后服務方式進行處理，保證滿足供方的維修需求，但供方應對需方提出的疑難問題提供技術指導。

3、培訓（雙方協商）

供方免費對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個全面的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供要的技術指導。

4、驗收標準和方式（雙方協商）

對設備的驗收采取現場運行方式進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。



凱迪正大溫馨提示：如果有需要試驗變壓器、變頻串聯諧振耐壓裝置、直流高壓發生器、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等儀器設備的朋友可以隨時聯系我們?cè)诰€客服或者電話咨詢，保質保量！此篇文章詳細介紹了凱迪正大KDJS-YD35檢測驗電器功能的試驗裝置介紹，希望能夠幫助到大家！
