電纜故障測試儀的原理是什么 電纜故障測試儀使用方法有哪些

凱迪正大電氣有限公司根據市場需求研發了一系列的電纜故障測試儀器，很多朋友想知道其原理還有詳細的使用方法，今天就給大家好好講解一下，就拿凱迪正大KD-216高低壓電纜故障綜合測試儀來說：

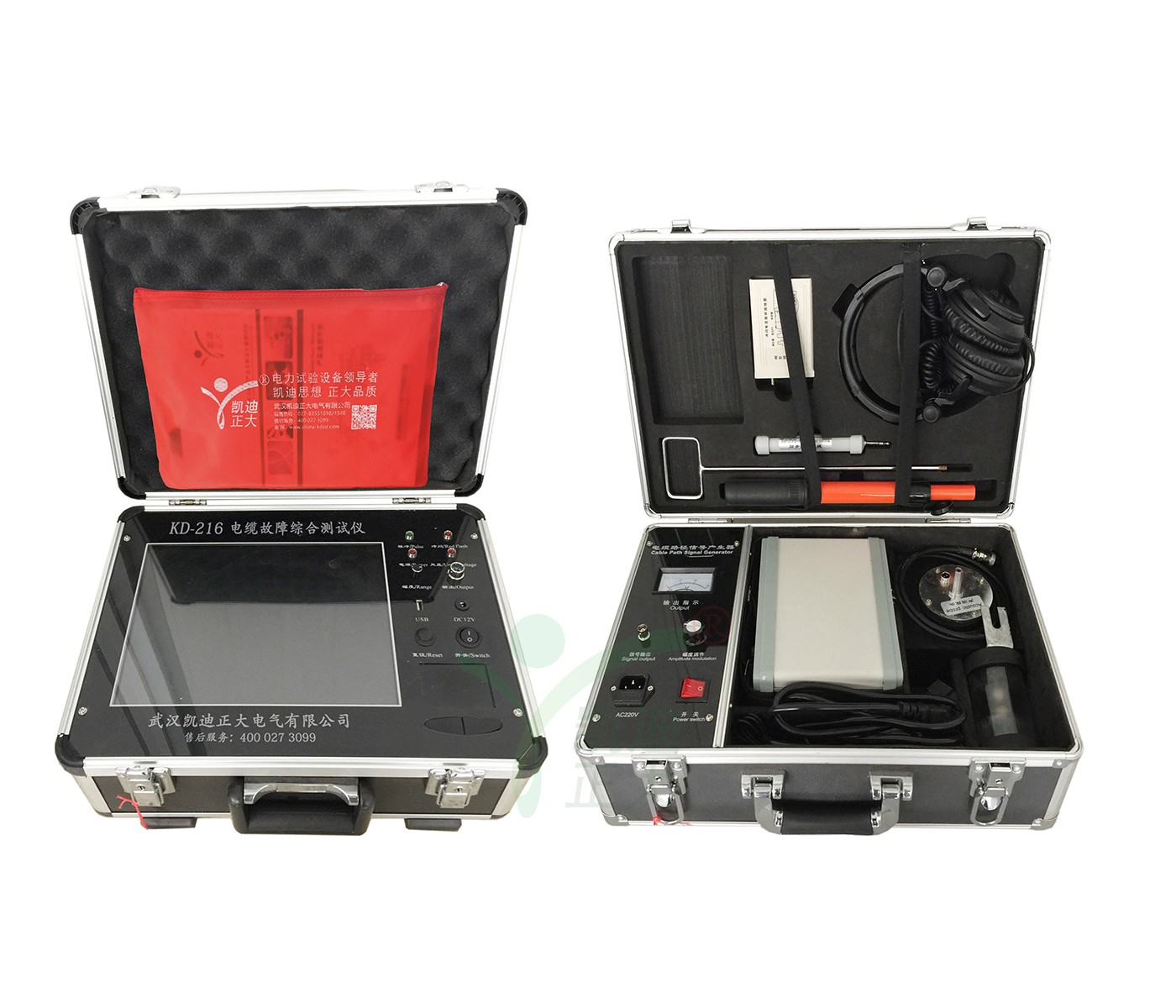

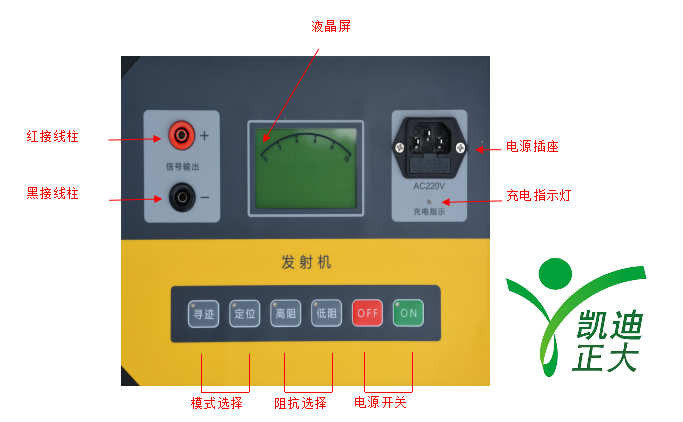

KD-216電纜故障測試儀是由KD-216路徑信號發生器、KD-216路徑定位接受機、感應式探頭、電位差式探測架等組成。電纜尋跡及故障定位儀是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。

一旦線路發生障礙，不及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代最高新的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。

KD-216電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。



電纜故障測試儀的原理是什么？

KD-216電纜故障測試儀可測試各種型號的電力電纜（電壓等級1KV～110KV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏，高阻閃絡性故障和電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。

根據故障的探測原理，當儀器處于閃絡觸發方式時，故障點瞬時擊穿放電所形成的閃絡回波是隨機的單次瞬態波形，因此測試儀器應具備存儲示波器的功能，可捕獲和顯示單次瞬態波形。本儀器采用數字存儲技術，利用高速A/D轉換器采樣，將輸入的瞬態模擬信號實時地轉換成數字信號，存儲在高速存儲器中，經CPU微處理器處理后，送至LCD顯示控制電路，變?yōu)闀r(shí)序點陣信息，于是在LCD屏幕上顯示當前采樣的波形參數。

當儀器處于脈沖觸發方式時，儀器按一定周期發出探測脈沖加入被測電纜和輸入電路，即時啟動A/D工作，其采樣、存儲、處理和顯示與前述過程相同。LCD顯示屏上應有反射回波。



電纜故障測試儀使用方法：

大家都知道在具體測試電纜故障的時候，我們應該嚴格按照凱迪正大生產廠家說明書上的的程序來進行操作，才能夠正確的找到發生故障的原因，在測試電纜故障之前，首先應對故障類型進行判斷，以便確定采用哪種測試方式。借助于萬用表或兆歐表或其他工具以及現場經驗，可以對故障類型進行預判。

如果故障類型是開路、短路、接觸不良、或低阻抗接地，應使用低壓脈沖法進行測量。如果是高阻故障，則應采用電流法。如果故障類型不能確定，則可以使用波形比較法。當被測電纜的波速不能確定時，須對它進行校驗，以確保故障測量的準確性。

當被測電纜的波速不能確定時，須對它進行校驗，以確保故障測量的準確性。校驗方法如下：

1) 準備一根與被測電纜相同類型的標準電纜；

2) 將標準電纜接到測試儀的輸出端口上；

3) 打開儀器電源開關；

4) 將模式選擇開關打到脈沖模式上，屏幕右上角顯示“脈沖”；

5) 將測量范圍調到大于等于標準電纜的長度；

6) 按“脈沖”鍵發送測試脈沖，屏幕上得到反射波；

7) 按 ? 鍵將光標移到反射波的起點。如果反射波不好辨別，應調節增益旋鈕改變波形幅度，然后再重新發送脈沖；

8) 修改波速值直到測得的距離等于標準電纜的長度為止，然后記下此值以備使用。

低壓脈沖法

1) 將大多數設備與被測電纜斷開；

2) 將被測電纜連接到接到測試儀的輸出端口上。

3) 打開儀器電源開關；

4) 將模式選擇開關打到脈沖模式上，屏幕右上角顯示“脈沖法”；

5) 輸入與被測電纜對應的波速值。

6) 將增益電位器調到最大，然后按 發送脈沖 鍵發送測試脈沖，屏幕上得到反射波；

7) 如果沒有反射波，則應調整測量范圍然后重發脈沖，如此反復試幾次，直到觀察到反射波為止。

8) 調整增益并重發脈沖，使反射波的前沿最陡；

9) 按? 或 ? 鍵將測量光標移動到反射波的前沿上，此時屏幕左上角顯示的就是故障的距離；

10)為了提高精度，的方法改變波形比例，將波形擴展后，按上述方法進行精確定位;

11) 故障類型可根據反射波的極性進行判斷。



波形比較法

1) 將大多數設備與被測電纜斷開；

2) 將正常電纜連接到測試儀的輸出端口上；.

3) 用低壓脈沖法讀取該正常電纜的測量波形并將它保存起來。

4) 將故障電纜接到測試儀的輸出端口上，并測得它的反射波；

5) 調出剛才保存的波形。

6) 比較這兩種波形的差異并查找故障點。



沖擊高壓閃絡法（擴展功能）

該方法適用于故障電阻較高時使用；其方法是通過放電球間隙向故障電纜加沖擊高壓，使故障點擊穿產生閃絡；凡脈沖法無法測出的故障原則上均可用此法測試，適應范圍較大。

1）檢查工作方式開關是否置于閃絡位置；

2）按下圖所示線路連接設備；地線要求接觸良好；其中儲能電容耐壓應能滿足試驗要求；采樣盒應平行于被測電纜鎧裝接地線放置，離接地線1cm左右；

3）測試方法：調節調壓器升高試驗電壓至故障點能被擊穿為止；調節球間隙距離應視故障電纜能否正常放電決定；沖擊閃絡故障點放電正常與否可由放電全過程波形判斷；

4）亦可由球間隙放電響聲及電表指示判斷是否出現故障點擊穿閃絡現象；若放電不好可適當提高試驗電壓，加大球間隙距離或加大儲能電容器的容量；

5）將增益旋鈕調到2/3左右，按“發送脈沖”鍵，屏幕上得到反射波；

6）如果沒有反射波，則反復試幾次，直到觀察到反射波為止；

7）按鍵將測量光標移動到反射波集中區域

8）調整波形比例為1：1，按  或  鍵將測量光標移動到正脈沖上升沿或下降沿與基線交點處，設置為零點（詳見按鍵功能說明/菜單鍵/零點）；

9）按鍵將活動光標移動到相鄰的正脈沖上升沿或下降沿與基線交點處；

10）參考附錄一，調整波速值與被測電纜一致，此時屏幕左上角顯示的就是故障距離；

11）為了提高精度，改變波形顯示比例，將波形擴展后，再按上述方法進行精確定位。
