干式試驗變壓器通電前必備的八大檢查要點
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-10-21 11:15:00閱讀：
干式試驗變壓器通電前備的八大檢查要點
僅在檢查以下8個項目后，才應給干式試驗變壓器通電。

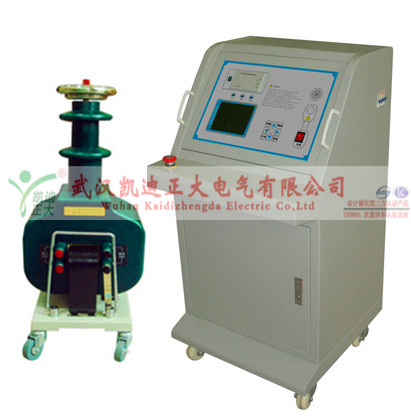

在介紹之前我們先來了解一下凱迪正大的明顯產品：KDGTB工頻耐壓試驗裝置（干式試驗變壓器）
KDGTB工頻耐壓試驗裝置干式變壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的備設備。GTB干式試驗變壓器系武漢凱迪正大電氣有限公司參與制定規程DL/T848.1-2004。是引進國外最新高新技術，利用高新的生產設備，采用了線圈環氧真空澆注成型，及CD型鐵芯的新工藝、新材料、與其同容量，同電壓的油浸式試驗變壓器相比，具有重量輕、體積小、造型美觀、性能穩定、使用攜帶方便、無滲漏油等優點。
徹底改變了老式試驗變壓器笨、大、重的落后狀況，在裝上配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。漏磁提高了絕緣強度和抗?jié)衲芰ΑＬ貏e適用于電力系統及各電力用戶在現場檢測各種電器設備的絕緣性能，直流耐壓及泄漏電流試驗。是替代目前笨重的油浸式變壓器的產品。
第一次檢查（銘牌等級）
確保銘牌額定值與安裝位置所預期的額定值一致。
第二次檢查（并行操作）
當干式試驗變壓器并聯運行時，請確保它們以正確的極性連接。如果只有一個或多個變壓器，但沒有并聯運行，則跳至下一個檢查。
第三次檢查（連接：電纜，母線）
確保大多數與電纜或母線的連接均已正確連接且位置正確。
干式試驗變壓器
第四次檢查（更改連接）
確保在三相中將分接開關面板上的大多數連接牢固地?cái)Q緊并固定在同一位置。
第五次檢查（接地）
確保將接地網正確連接到為此目的提供的螺栓上。
此外，請確保在項目中預見的正確位置正確執行了接地網。
第六次檢查（熱保護裝置）
如果干式試驗變壓器裝有熱保護裝置，請檢查電路連接，確保電壓符合要求，并且警報和關閉觸點已連接至其相應的回路。
第七次檢查（去除雜質）
確保沒有任何材料，設備或任何其他雜質沉積在變壓器上，線圈之間或阻礙冷卻通道的通風。
第八次檢查（絕緣電阻測試）
始終建議通過在LV和HV繞組之間以及從繞組到地面之間進行測量來檢查絕緣電阻。
僅在進行了這些檢查之后，才能將干式試驗變壓器連接到系統。
干式試驗變壓器設置為空載時應施加電壓，并且應在次級繞組上測量該電壓以檢查相應的輸出額定值。在額定電壓以外的電壓下運行會導致飽和損耗顯著增加，這可能會導致過熱和高于標準水平的噪聲。
