KDZR-XY三相直流模擬電阻校準裝置等效為四端電阻，Io為電流公共端，Ia（10A/50A）、Ib（10A/50A）、Ic（10A/50A）電流端。Uo為電流公共端，Ua、Ub、Uc電壓端子；開機后，儀器進入自檢過程，約4S后才進入正常狀態（如圖）。

本儀器開機后，電流檔位選擇：電流檔位是根據被校準儀器電流選擇，被校準儀器在0-10A時電流檔位選擇10A，被檢測電流在10-50A時電流檔位選擇50A檔（當試驗電流報警提示“通道錯誤”說明接線電流檔位錯誤）。

如測試10A及以下單相直流電阻測試儀時，觸屏電流檔位“10A”，觸屏“設置電阻”設置標準值，修改電阻單位（mΩ、Ω）。電流線Ia（10A）牢固接至被試品電流端， Ua電壓線牢固接至被試品電壓端 ；被試品開機，選擇電流檔位測試，根據電阻倍率和電阻檔位進行測量阻值（如圖）。

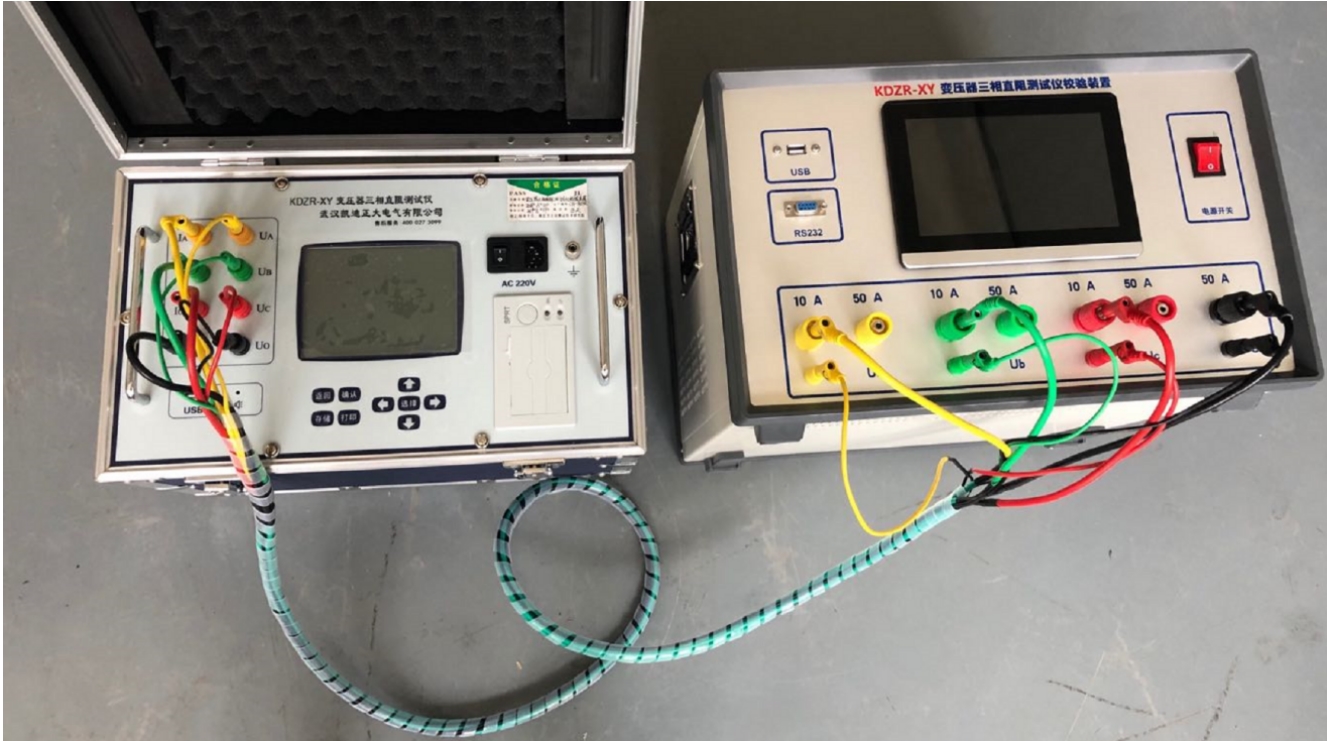

如測試三相直流電阻測試儀時，Ia（10A/50A）、Ib（10A/50A）、Ic（10A/50A）、Io（10A/50A）牢固接至被試品電流端，Ua、Ub、Uc、Uo牢固接至被試品電壓端，被試品開機，選擇電流檔位測試，根據電阻倍率和電阻檔位進行測量阻值（如圖）。

按照以上方法設置好ABC三相電阻值，等待10秒以上，便可開始對直阻測試儀進行校驗。

當前阻值校驗完畢，需將直阻測試儀的輸出電流調零，才可以設置各相電阻值。待校驗完大多數項目，同樣要將直阻測試儀的輸出電流調零，還需把直阻測試儀的電流端及電壓端與本裝置斷開，才可以關閉本裝置電源。

    隨著測量技術的發展，感性負載直流電阻速測儀在市場有著大量的需求，特別它們?cè)陔娏Σ块T(mén)得到了廣泛的應用。但是，對于直流電阻速測儀的檢定，以往均采用實物形式標準電阻器。而實物形式標準電阻器的體積和重量大，且發熱量大，很難做出高精度。KDZR-XY三相直流模擬電阻校準裝置采用精密電子線路，模擬出高精度直流標準電阻。它可以方便準確地用來檢定目前市場上生產的各種型號的單相或三相直流電阻測試儀。

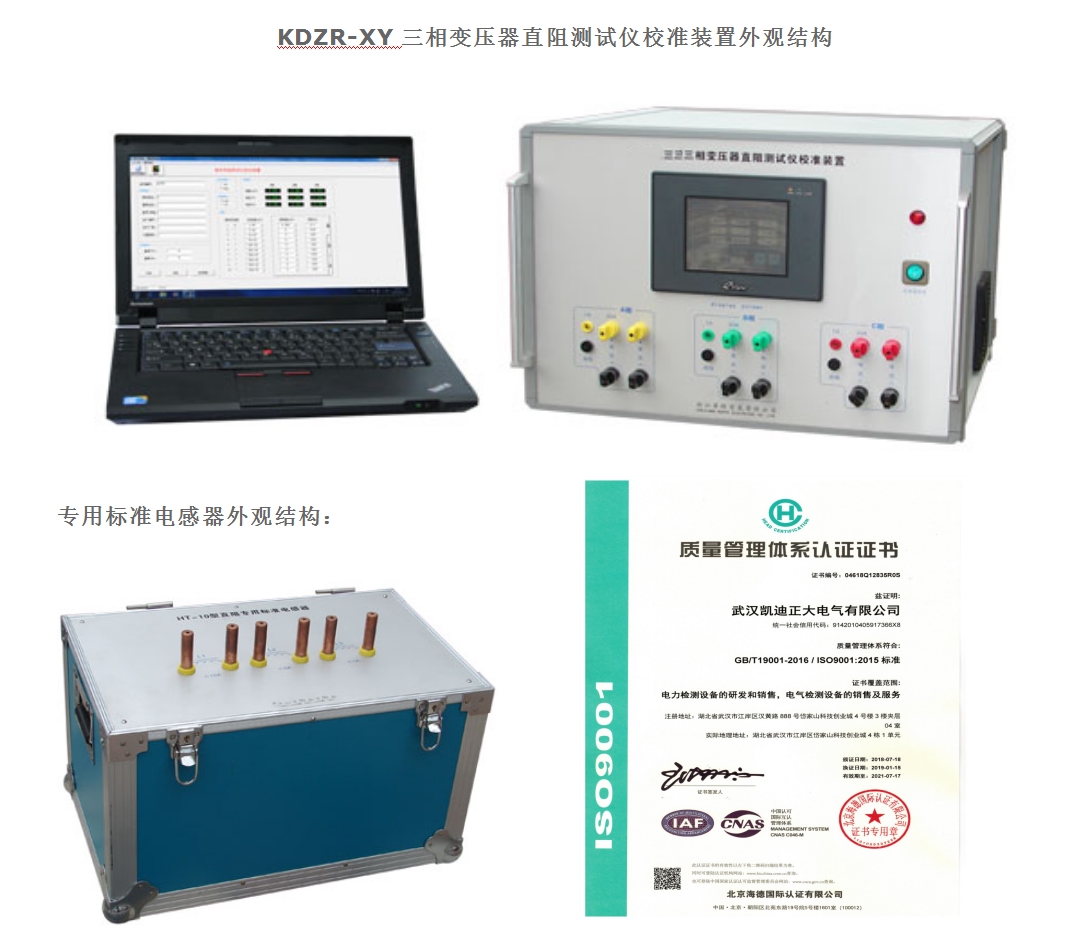

KDZR-XY變壓器直流電阻測試儀校驗裝置是專為檢定上述儀器而設計的，它解決了實物標準器難以做到的大電流、大功率及阻值可調節等問題，是較為理想的標準器具，采用彩色觸摸幕顯示屏設置校準參數，具備少有的單鍵快速操作功能，全部中文菜單操作提示，操作簡單直觀，本校準裝置具有校準報告自動通過筆記本電腦輸入數據完成報告。

本裝置滿足最新標準：JJG 1052-2009回路電阻測試儀，直阻儀檢定規程。
