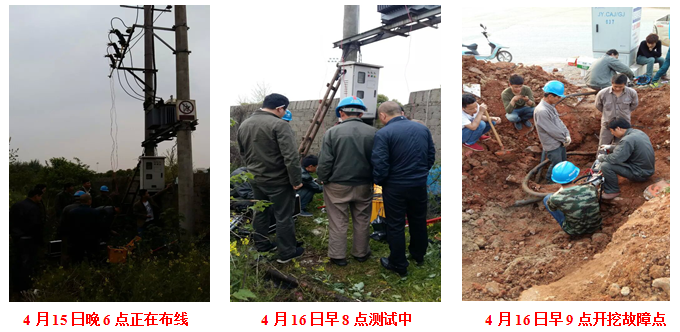

在現場查找電纜故障點，除了有一套好的KD-216A電纜故障測試儀還需一套KD-210A一體化直流高壓發生器，這套設備在國家電網湖北電力公司創下傳奇業績http://www.jscsjt.com/news_detail/newsId=636.html已經國網嘉魚供電所負責的嘉魚經濟開發區的輸變電http://www.jscsjt.com/news_detail/newsId=637.html這套KD-210A一體化直流高壓發生器在國內電力行業廣泛使用，特別適合煤礦工業使用。下面我們就了解下這款傳奇一體化設備。
KD-210A一體化直流高壓發生器幾乎滿足DL/T846-2004《高電壓測試設備通用技術條件》和DL/T474-2006《現場絕緣試驗實施導則》。主要用于35kV及以下電壓等級電纜故障測試時沖擊放電；也可用于其它電氣設備的直流耐壓試驗。該設備幾乎替代傳統好幾十公斤重的試驗變壓器和操作箱（一般5kVA的一套變壓器50多公斤，控制箱20多公斤）。
KD-210A一體化直流高壓發生器采用高精度、高穩定度的專用高壓電子元器件和高頻高壓技術，使其整機結構簡單，重量超輕。為了保留人們原來使用變壓器和操作箱產生直流高壓的習慣，KD-210A一體化直流高壓發生器采用人性化設計操作方式，安全可靠。真正做到?jīng)_擊打不壞的效果，高壓對地短路也可正常工作。是目前國內重量最輕、容量任意組合、操作最為人性化的便攜式直流沖擊高壓設備。用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源是我們電力電纜故障檢測夢寐以求的理想產品。
一、KD-210A一體化直流高壓發生器產品特點
1、一體化設計，儲能電容器內置，無高壓外露。
2、高壓輸出直接接至故障電纜，操作安全，接線簡便。
3、多重安全防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。
4、多種工作方式：輸出直流高壓, 連續可調。
5、KD-210A一體化直流高壓發生器體積小、重量輕，便于攜帶。
二、KD-210A一體化直流高壓發生器產品參數
1、KD-210A一體化直流高壓發生器輸出電壓：DC 0－16kV可調
2、KD-210A一體化直流高壓發生器最大儲能：1024J，8uF
3、KD-210A一體化直流高壓發生器額定功率：1000VA
4、KD-210A一體化直流高壓發生器直閃電壓：16kV
5、KD-210A一體化直流高壓發生器直閃電流：65mA
6、KD-210A一體化直流高壓發生器最大脈沖電流：500mA
7、KD-210A一體化直流高壓發生器放電方式：直流高壓、單次、周期。
8、KD-210A一體化直流高壓發生器周期放電頻率：3-6秒。
9、KD-210A一體化直流高壓發生器電源：交流220V，50Hz
10、KD-210A一體化直流高壓發生器絕緣等級：A級
11、KD-210A一體化直流高壓發生器環境溫濕度：0~40oC <75%RH
12、KD-210A一體化直流高壓發生器海拔高度：<1000m
13、KD-210A一體化直流高壓發生器體積：:460mm×380mm×380mm
14、KD-210A一體化直流高壓發生器質量: 25kg
