質量檢驗所屏蔽房建設、智慧局放試驗系統、智慧工頻耐壓試驗系統、智慧安全圍欄建設等項目工程由武漢凱迪正大電氣有限公司承建施工。

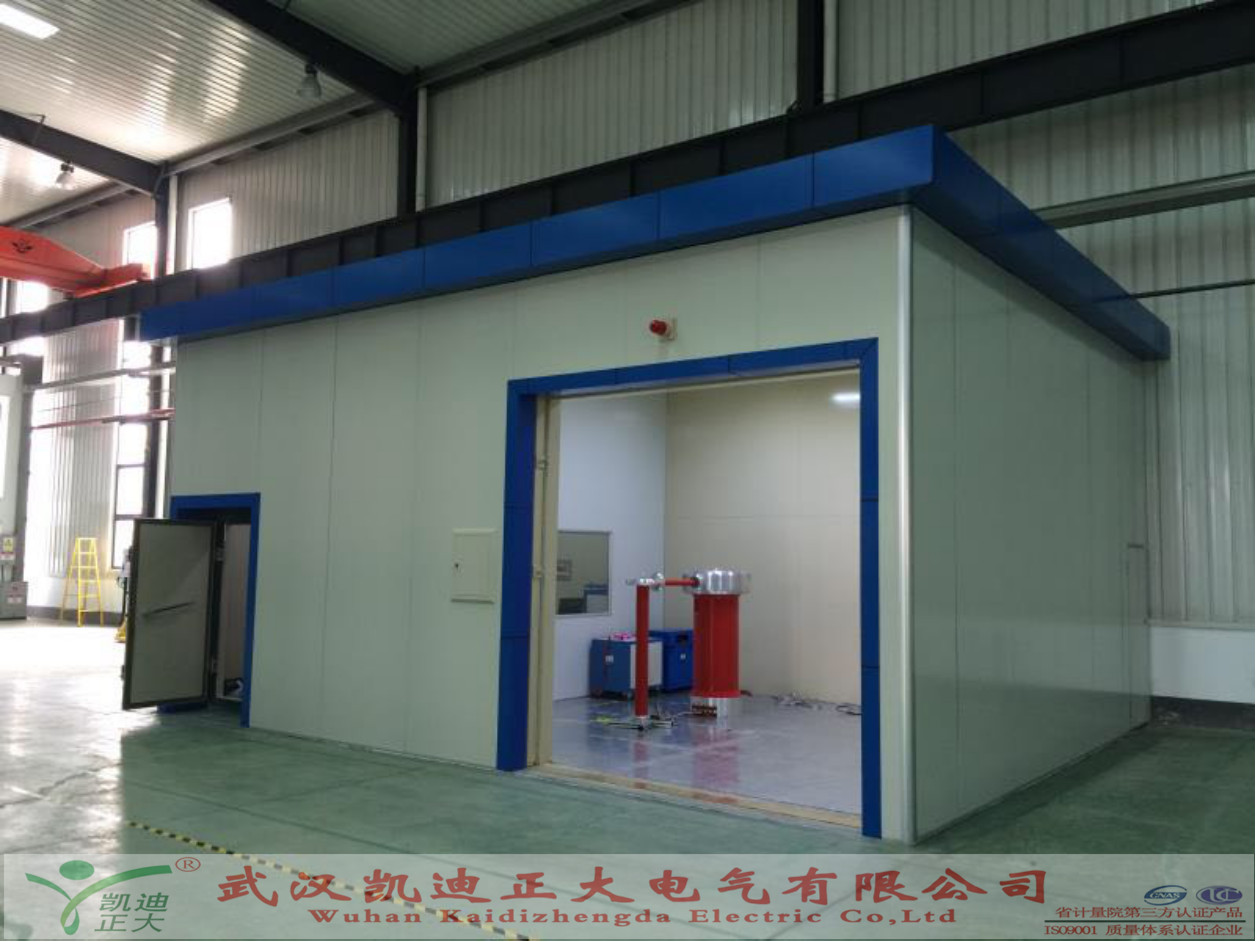

　　一、屏蔽房建設

　　1、屏蔽房接地部分<0.5Ω;接地線200米

　　2、屏蔽殼體安裝9.5*6*4.5m，拼裝式框架結構，鍍鋅鋼板拼接折邊沖孔，矩形鋼管龍骨支撐。建面約253.5平方。

　　3、屏蔽移門制作3.2×3.8 (m);至少1扇門

　　4、屏蔽小門、波導窗;小門0.9×1.9 (m)，波導窗：300*300mm各1扇

　　5、混凝土澆筑;80平方鋼筋混凝土，地面環氧地坪漆

　　6、52平方控制室，4*2*3(H)m框架結構，觀察窗一扇，鋪設靜電地板

　　7、260平方外墻裝修，10 *8*5.0m，鋁塑板裝飾

　　8、20平方鋁塑板收邊封邊

　　9、第三方屏蔽效能檢測，屏蔽效能：150kHz---1.6MHz≥60dB;屏蔽室衰減:大門≥60dB，墻體≥65dB;功能要求：滿足電力電纜、配電變壓器等樣品局部放電試驗對試驗環境的要求(局部放電量≤2Pc)

　　二、屏蔽房試驗系統(指定采用凱迪正大品牌)

　　1、KDJF-30kVA智能工頻局放測試系1套

　　2、KDYD-30kVA調壓控制柜1套

　　3、KDLB-30kVA隔離濾波裝置1套

　　4、KDJF-30kVA/150KV無局放試驗變壓器1套

　　5、KDZD-150kV保護電阻1套

　　6、KDFCR-150kV電容分壓器1套

　　7、KDJF-2020局部放電測試儀;檢測靈敏度：0.05pC

　　8、功能要求：滿足35kV及以下電力電纜局部放電試驗

　　三、智慧工頻耐壓系統(指定采用凱迪正大品牌)

　　1、KDYDJ-150kVA工頻耐壓試驗系統1套

　　2、KDYDJ-150kVA調壓控制柜1套

　　3、KDYDJ-15kVA/150KV試驗變壓器1套

　　4、KDYDJ-150kV保護電阻1套

　　5、KDFCR-150kV分壓器1套

　　6、功能要求：滿足35kV及以下電力電纜4小時交流耐壓試驗

　　四、智慧安全圍欄(采用凱迪正大智能系統技術)

　　1、340平方二樓智慧圍欄3.4米高

　　2、110平方一樓西側智慧圍欄1.2米高

　　3、220平方一樓大廳智慧圍欄1.2米高

　　4、50平方一樓南側智慧圍欄1.2米高

　　5、一樓西側智慧智能門禁4扇2米

　　6、一樓大廳智慧門禁12扇3米

　　7、一樓南側智慧門禁1扇3米

　　8、智慧工位監控系統布線，超6類雙屏蔽雙回路1500米

　　9、智慧工位網絡系統布線，帶電源屏蔽信號線(75—5)1000米

　　10、內部插座布線及安裝插座，五孔插座170個

　　功能要求：實現整體電纜試驗室的智慧管控，配套AGV小車實現智慧物流輸送控制，實現實驗室整體環境節點及試驗過程的視頻監控，滿足數據傳輸功能。
