KDBZ-II 變壓器變比測試儀是一款集成了現代智能化技術的專用電氣測試設備，主要用于變壓器、互感器（PT/CT）的變比、組別及極性測試。該儀器采用鋰電池與交流自適應供電設計，配備高亮度彩色液晶屏與熱敏打印機，具備數據存儲與導出功能，尤其適合電力系統現場檢測與設備維護。

在正式使用設備前，安全是第一要務。用戶必須仔細閱讀說明書中的安全章節，并特別注意以下事項：

  電氣安全：測試端子可能帶電，接線與拆線時應確保設備斷電或處于安全狀態，防止電火花或觸電。
  接地保護：儀器必須可靠接地，接地端子應連接至現場干凈的接地點。
  環境安全：禁止在潮濕、易爆或充滿腐蝕性氣體的環境中使用。
  專人操作：建議由具備電氣知識的專業人員操作，非專業人員應在指導下使用。
使用前準備與連接

1. 充電與開機
  首次使用或長期存放后，應先使用配套充電器對內置鋰電池充電至少3小時，直至指示燈轉為綠色。充電過程中儀器仍可正常使用。開機前，請確保電源開關處于“○”位置，連接好接地線。

2. 測試線連接
  儀器配備紅、黑兩組測試線，分別對應高壓側與低壓側。每組測試線含黃、綠、紅三色夾鉗，對應三相A/B/C或a/b/c。接線時應根據變壓器類型選擇相應連接方式：
  單相變壓器/PT：高壓側接紅線的黃、綠鉗，低壓側接黑線的黃、綠鉗。
  單相CT：二次側接紅線，一次側接黑線。
  三相變壓器：高壓側A/B/C依次接紅線黃/綠/紅鉗，低壓側a/b/c依次接黑線黃/綠/紅鉗。
  注意：接線前應確認變壓器處于斷電狀態，并清理接線端子，確保接觸良好。

詳細操作流程解析

1. 開機與主菜單

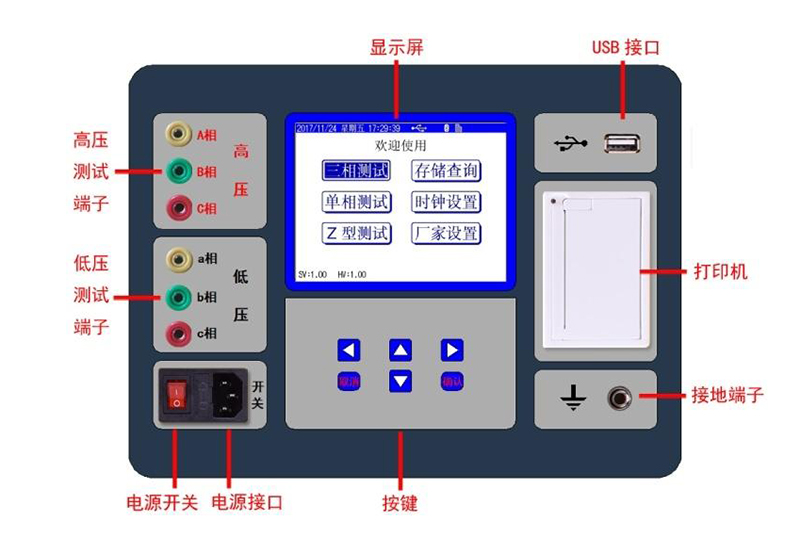

  打開電源開關，儀器啟動后進入“主菜單”界面。主菜單包含以下幾大功能模塊：
  三相變比測試：用于常規三相變壓器變比與組別測量。
  單相變比測試：適用于單相變壓器、PT、CT的變比與極性測試。
  Z型變比測試：專為Z型變壓器設計。
  數據查詢：查看歷史測試記錄，支持打印或導出至U盤。
  時間設置：校正系統時間。
  系統設置：廠家維護功能，用戶無需操作。

2. 參數設置與測試啟動
  選擇相應測試功能后，進入參數設置界面。重要設置項包括：
  試品編號：便于記錄與歸檔。
  額定高壓/低壓：輸入變壓器銘牌值，用于計算誤差。
  分接設置：包括分接間距與額定分接檔位。
  聯結組別：如已知則可直接輸入，未知則選擇“自動”由儀器判斷。
  測量方式：支持三相全測、單相逐測或僅組別測試。
  設置完成后，將光標移至“測量”按鈕，按確認鍵開始測試。

3. 盲測功能使用
  若不清楚變壓器接線方式或組別，可使用“盲測功能”。在該模式下，儀器自動識別高壓/低壓聯結方式與組別，并完成變比計算。該功能特別適用于老舊變壓器或銘牌信息不全的場合。

4. 測試結果解讀與處理
  測試完成后，屏幕顯示各相變比值、誤差、聯結組別、當前分接檔位等數據。用戶可選擇：
  繼續測量：返回上一界面重新設置。
  打印：通過內置熱敏打印機輸出結果。
  保存：將數據存儲至本機或U盤（WORD格式，便于后期處理）。

特殊變壓器測試要點

1. 有載調壓變壓器
  對于多分接位變壓器，需準確輸入額定分接檔位與分接間距，否則分接位置顯示可能偏差。例如19檔變壓器若中間檔位重復，儀器顯示位置可能與實際相差2檔。

2. Z型變壓器
  應選擇“Z型變比測試”專用菜單，儀器將自動適配其特殊接線方式與變比計算邏輯。

3. 不同接線方式的變比換算
  若變壓器高低壓側接線方式不同（如Y-△或△-Y），變比與匝數比之間需進行√3倍換算，儀器內部已自動處理，用戶只需輸入額定電壓值即可。
